Kruhové nože

Kruhové nože jsou určeny především k podélnému řezání materialu. Na obrázcích je možno vidět jejich rozlišení a použití .

Horní kruhové nože řežou většinou proti spodnímu noži, jak je možno vidět na obr., který se nachází ve spodní části této stránky. Tento způsob se nazývá nůžkový - střižný. Dodáváme však také nože, které řežou proti kovovému válci. Nazývany jsou různě, od planžet až po drážkové. Jejich tvar a konstrukce se odvíjí od jejich použití, můžou být od 1 mm, ale třeba až 18 mm tloušťky. Důležité je, pro kvalitní řez, používat správný úhel. Tyto nože mohou byt hnané, ale i volně se odvalujicí se spodním nožem a řezaným materialem. V případě že u nás tyto nože poptáváte zadejete nám prosím nejčastěji řezaný material a jeho sílu nebo gramáž na m2, zajistíte si kvalitnější řez.

Pružiny: Důležitou součástí je pružina, která udržuje stálí přítlak ke spodnímu noži. Tyto součásti také dodáváme.

Princip řezání kruhovými noži

Kruhové spodní: Jedná se o protinůž horního nože.Tyto nože bývají zasazeny ve válci. Můžou byt opatřeny tvrdokovem pro zvýšení životnosti a také zkrácení odstávek, protože výměna spodních nožů bývá pracná. Mohou být jak je z obrázků patrné jednostranné a oboustranné. Těchto nožů je velké množství, proto prosíme zadat rozměr nebo typ stroje. I u spodních nožů je třeba dodržovat úhel.

Kruhové nože pro kartonáž tak zvané "CD" pro stroje BHS a Fosber. Ke strojům BHS dodáváme nože o průměru 240 mm z tvrdokovu, a ke strojům Fosber z rychložezné oceli. Pro kontinualní broušení dodáváme také diamantové brousky.

Obrázky příkladů nožů v této sekci pokládejte za informativní.

Standardní tvary horních nožů

Geometrické tvary nožů

Tvar zkoseníZkoseníPoužití
normální zkosení S = 0,6 - 3mm tvrdé materiály jako lepenka
úzké zkosení S = 0,5mm papír, lehká lepenka, textil, jemný papír, netkané textilie
úzké prohnuté zkosení 0.3 - 0.5mm tenký papír, tenký plast, netkané textilie


Geometrie řezání - úhly mezi střižnými noži



δ - úhel střižné roviny

α - úhel břitu

β - štíhlý úhel břitu

γ - boční úhel břitu

Geometrie řezání - horní nůž

Zkosení břituÚhel fasetyPoužití
0° - 10° kov, lamináty, plasty
30° papír, fólie, lamináty, lepenky, netkané textilie, jemný papír
45°
60° speciální použití


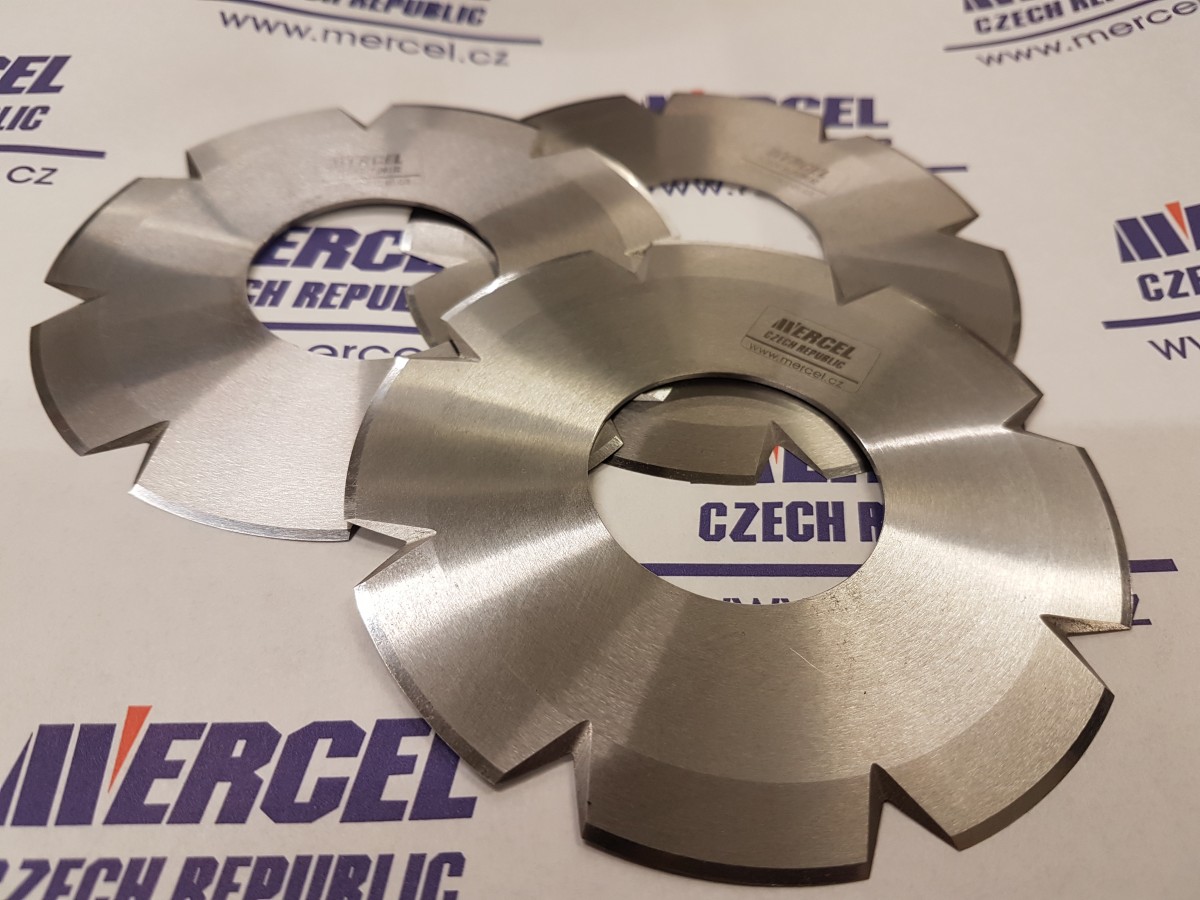

Příklad horního nože

Systém řezání



Příklad spodního nože s tvrdokovem

Příklad detailu horního nože

Příklad detailu spodního nože
