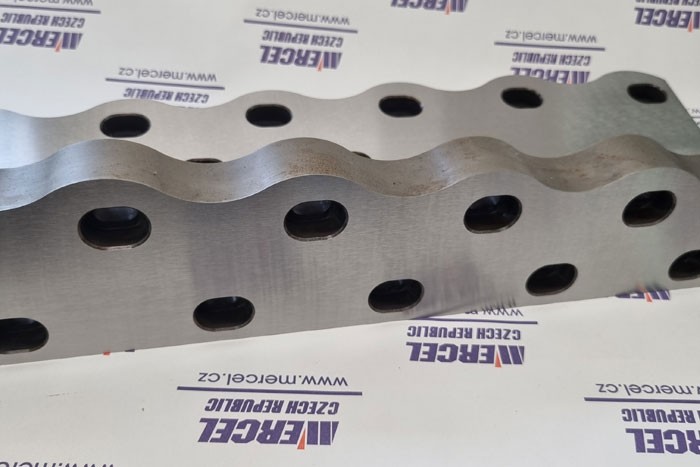

Nože na kov

Nože na plech - břity do padacích nůžek a ohraňovací nástroje

U stříhání plechů se v naprosté většině jedná o nůžkový střih. Dodáváme nože pro stříhání plechů od 0,3 mm do 30 mm síly do maximálně 2400 N/mm2.

Nože dodáváme ke strojům těchto výrobců:

  • Amada
  • Atlantic
  • Beyeler/Sagita
  • Cidan
  • Cincinnati
  • Darley
  • Edwards
  • EHT
  • Haco
  • Lotze
  • LVD
  • RAS etc.
  • Promecam


Uvádíme některé výrobce strojů ke kterým dodáváme nože.

Vyrábíme nože do délky 4100 m

Vyrábíme nože do nůžek na plechy různého tvaru do délky 4100 mm. Pečlivě vybíráme nejvhodnější ocel pro Vaše použití aby Vaše nože dosáhli maximálního výkonu.

Během celého výrobního procesu monitorujeme jednotlivé výrobní operace.

Tolerance 0,02 mm na 4000 mm

Velkou pozornost věnujeme kalení . Broušení a finální operace procházejí výstupní kontrolou . Nože u nás vyrobené jsou v toleranci do 0,02 mm na 4000 mm.

Leštěný povrch nože

Leštění nožů

Na přání naše nože leštíme toto výrazně zvyšuje životnost nože a zlepšuje kvalitu střihu zejména při stříhání hliníku.

Výroba nožů na zakázku (tabulka)

Vyrábíme také nože podle výkresu zákazníka ale také dle vzoru. Pro zjednodušení označení nožů můžete použít naši tabulku (pdf) ve které jsou základní typy a tvary nožů.

Broušení nožů do 4350 mm

Provádíme také servis broušení dlouhých a kruhových nožů. Brousíme dlouhé nože do 4350 mm. U nás broušené nože jsou odmagnetované a určené k přímé montáži do stroje.

Broušení nožů do průměru 600 mm

Nože  kruhové brousíme do průměru 600 mm s přesností do 0,02 mm na celé sadě nožů.
Brousíme také gumové mezikroužky.

Kalení nožů

Naše nože kalíme dle požadavku zákazníka nebo tvrdost doporučujeme na základě požadavků na stříhaný materiál.

Tvrdost nožů

Tvrdost se běžně pohybuje od 50 po 64 HRc.

Nože pro práci za tepla

Nože pro práci za tepla vyžadují speciální nástrojové ocele.

Bohler

Velmi úzce spolupracujeme s firmou Bohler.


Správné výsledky stříhaní zajištují:

  1. postup střhu
  2. střižná mezera
  3. kvalita ocele ve spojení s tvrdostí (HRc)

Postup střihu probíhá tak, že nože postupují proti sobě, kde na začátku dojde k plastickému vytvarování plechu, až do bodu který závisí na pevnosti plechu, kdy se tvarování změní na zlom.

Výchozí fázeFáze 1 - plastické tvarováníFáze 2 - oddělení

Ocely - kvality

 DINA/SiDosažená tvrdost HRcPoužití
Legované ocely 1.2067
1.2714
1.2510
1.2767
1.2363
L3

O1

A2
61
58
62
56
61
jednoduché speciální nože
nože do 20mm
nože do 6mm
nože do 20mm
nože do 10mm
Vysocelegované ocely 1.2631
1.2201
1.2436
1.2379
1.2344



D2
H13
59
62
63
60
55
nože do 14mm
zvláštní nože
nože do 4mm
nože do 12mm
nože do 20mm
HSS 1.3343
1.3355
1.3333
M2
T1
64
64
63
Speciální nože na elektroplechy
PM ocely ASP2053
CPM10V
  63
63
speciální nože speciální nože

Průřez ustřiženým plechem

Tabulka velikosti střižné mezery v závislosti na síle materiálu a pevnosti

  1. Při příliš malé střižné mezeře se zmenšuje čistě odstřižená část a celý střih se podobá písmenu "S". Nože se dříve otupí a jejich životnost se zkrátí o 30-50%.

  2. Při příliš velké střižné mezeře dochází k roztržení a nečistě odstřižené hraně plechu a velkému grotu, který je nežádoucí např. pro další zpracování.

  3. Správná střižná mezera by měla být u materialů okolo 800N/mm2. 8% síly stříhaného plechu, u měkčích plechů jako je hliník, mědˇ atd. se doporučuje střižná vůle 3-5%.

Tabulka tolerancí

TerminologieSymbolPřesnost
Rovnoběžnost až do 0,005 mm
Rovina povrchu 0,01/1000 mm
Rovnost až do 0,005 mm
Pravoúhlost až do 0,005 mm
Díry skrz zakalení do 1000 mm délky
1000-2000 mm délky
2000-3000 mm délky
přes 3000 mm délky
0,5 mm
1,0 mm
1,5 mm
2,0 mm
